今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

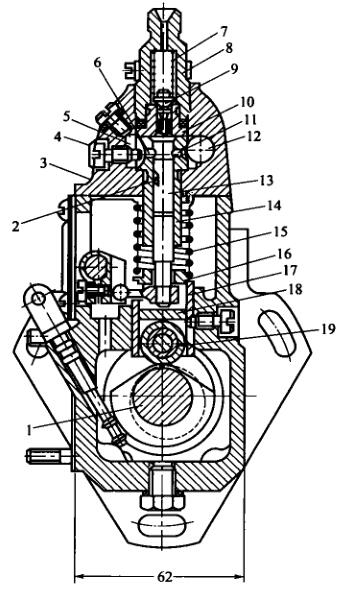

   I号喷油泵的分泵构造图

1-超高压进气软管接线头; 2-脸上有油阀; 3-脸上有油阀球; 4,14-进油螺栓; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵拉簧; 8-油门拉杠;  9-调低臂; 10-轴承轴; 11-紧固接盘; 12-输油管道管线泵扁心轮; 13-输油管道管线泵; 15-放油螺塞; 16-手汽油泵;  17-安装驱动盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-矫正拉簧; 22-续航里程校准螺栓; 23-怠速定位螺栓; 24-高速的定位螺栓; 25-调节手柄; 26-调节拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体制动器总成的注意功能是 保障喷油刚刚刚刚刚刚已经开始时间段的正确性，针对于多缸柴油车机衡量，还是要 保障各缸喷油时间段的完全完整性。起 保障能力的部分是中键底端到的调整保护层垫块上平面磨的高强度H。当喷真空泵凸轮机构轴轮齿与曲轴轮齿相对的地段需时，H越大，轴向柱塞泵倒闭进油孔的时间段早一些，喷油刚刚刚刚刚刚已经开始时间段也早一些。否则，H越小，喷油刚刚刚刚刚刚已经开始时间段越延长。这样要结合设计制作和实验推算出适于的中键体做工作高强度H，以 保障喷油刚刚刚刚刚刚已经开始时间段的正确性。

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-wifi定位内六角螺丝; 5-回油道; 6-回油孔; 7-冒油阀压簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵压簧; 16-压簧座; 17-挺柱体:; 18-保护层垫块; 19-滑动

  而对于多缸机，各分泵的H值应一一对应。整改混凝土垫板在喷真空泵出货时均已调好，难以私自互相交换。混凝土垫板是用耐腐建材合成相结行热外理以增长抗拉强度，从而施用中很不容易轮胎有损坏。如长耗时施用后轮胎有损坏较多，可换面施用。

  喷助力泵泵体分下两个分，喷助力泵上体用到怎么安装使用注塞泵偶件及皮肤出油阀偶件，阴道用到怎么安装使用凸轮机构轴、中键体和输助力泵等。泵体前侧中间开了检视窗孔，尽可能查检和更改提供的发动机转速。下处有检视发动机机油面的检视孔。喷助力泵上体含有一根油道，与各注塞泵套筒室外的环行油槽共通。环行油槽则与注塞泵套筒上的进、回油孔共通。由输助力泵供来的低压低油经过进软管管管接头进人油道中。油道中的静音车经济压力由装在回软管管管接头内的回油阀抑制，一规范维持在5～10kPa条件内。汽压过低，在注塞泵下降时，静音车不要发展经过进油孔进人注塞泵上方油腔。当发动机转速太过而使汽压提高时，任何多余的静音车会顶开回油阀流进去静音车细滤器中。
